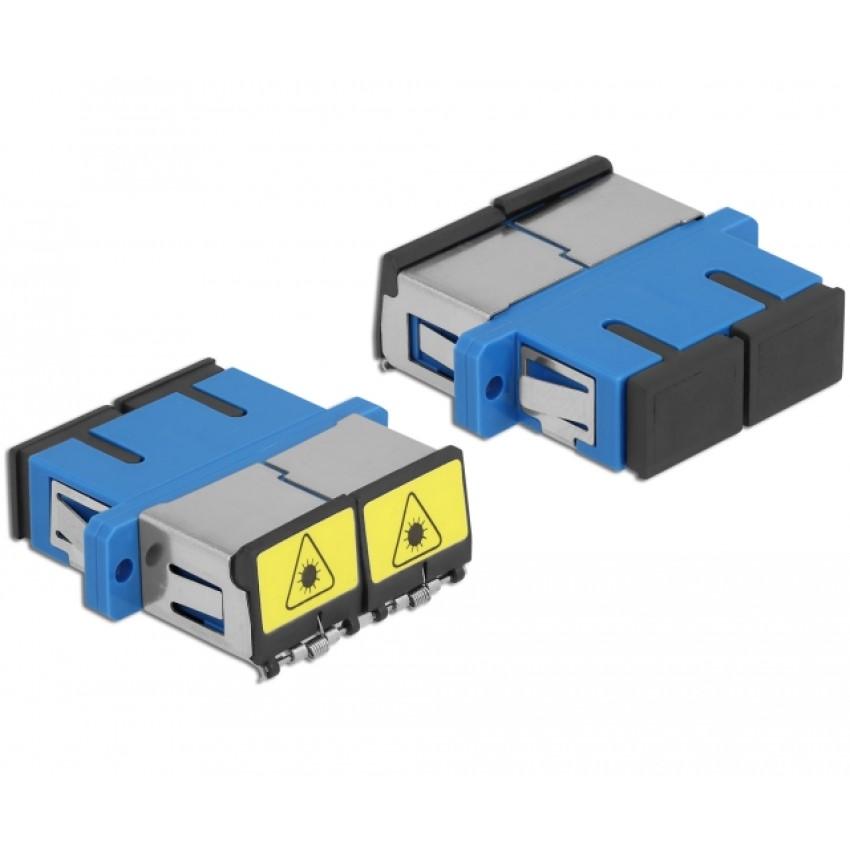

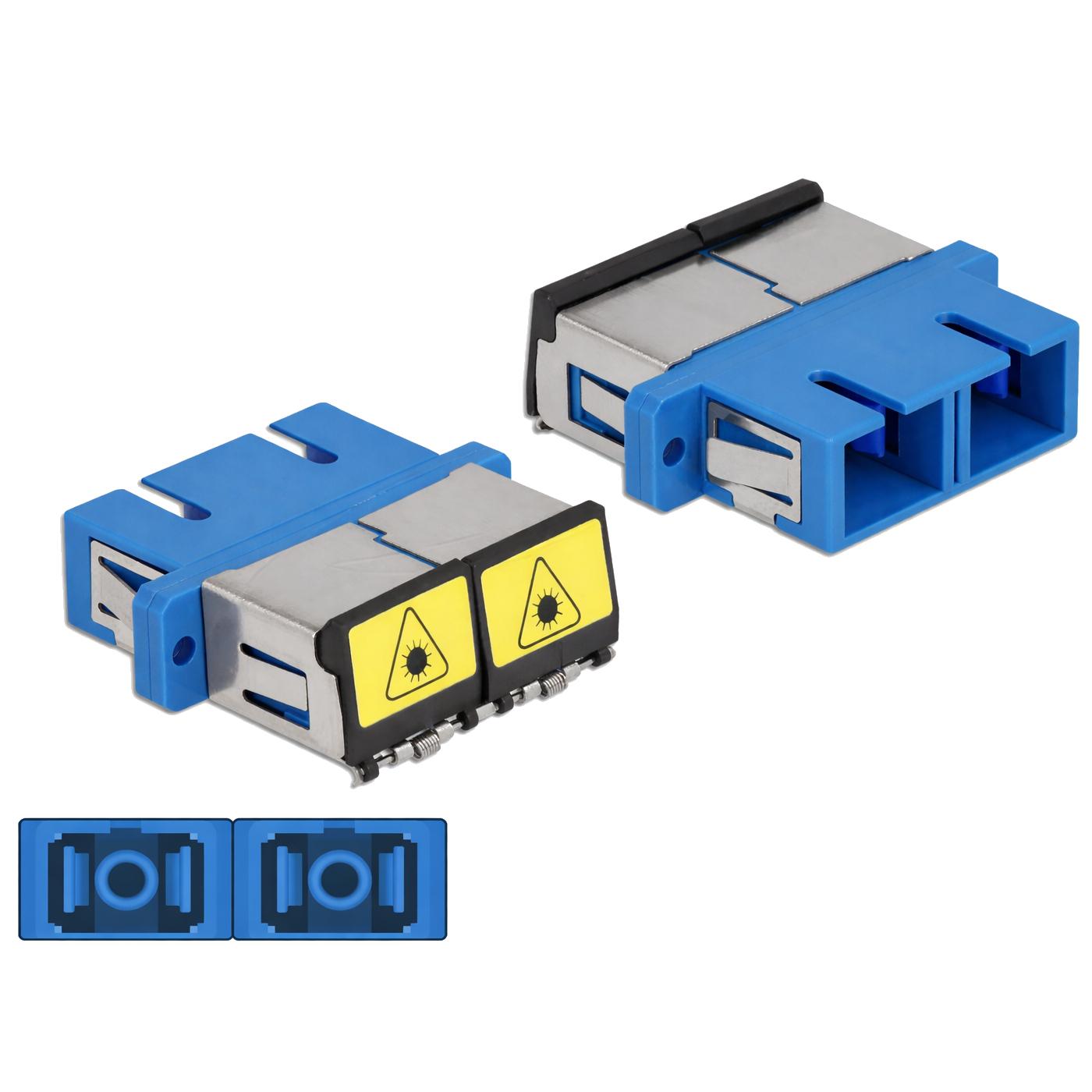

Glasfiberkobling SC - SC

Denne fiberadapter er beregnet til at koble to fiber patchkabler sammen inden for en passiv fiberforbindelse i et struktureret kablingsmiljø i overensstemmelse med ISO/IEC 11801.
Adapteren er udført som en duplex kobling med SC-duplex connectorinterface på begge sider og er egnet til singlemode applikationer.
Forbindelsen er en SC-SC fiberforbindelse i duplex-udførelse og er egnet til montering i fiber-tilslutningsbokse, patchpaneler og kabinetter.
Den integrerede keramiske muffe understøtter præcis justering af ferrules, og laserbeskyttelsesklappen begrænser direkte eksponering for optisk stråling ved åbne porte.

Specifikationer
• Type fiberadapter
• Udførelse duplex
• Stik side 1 SC duplex hun
• Stik side 2 SC duplex hun
• Fibertype singlemode fiber
• Muffe materiale keramisk
• Laserbeskyttelse integreret beskyttelsesklap
• Støvbeskyttelse støvhætte
• Montering via metalholder eller skruer
• Antal monteringshuller 2
• Monteringshul diameter 2,4 mm
• Afstand mellem skruehuller ca. 30,7 mm
• Paneludskæring ca. 26,6 x 9,5 mm
• Driftstemperatur -20 til 70 °C
• Husmateriale plast
• Farve blå
• Dimensioner ca. 34,7 x 25,6 x 9,3 mm

IEC-standarder
• IEC 60793-2-50 specifikation af singlemode fibertyper

EN-standarder
• EN 60793-2-50 europæisk tilpasning af singlemode fibertype-definitioner

Forklaring af termer
• SC-SC fiberforbindelse med en SC-connectorinterface på begge sider
• Duplex to separate fiberpositioner inden for ét adapterhus til samtidig afsendelse og modtagelse
• Singlemode fibertype med en meget lille kerne til transmission over lange afstande med minimal dispersion
• Keramisk muffe centreringsmuffe, der understøtter justering af connector-ferrules for stabil kobling
• Laserbeskyttelsesklap mekanisk afskærmning, der begrænser direkte eksponering for optisk stråling ved åbne forbindelser
• Støvhætte dæksel, der hjælper med at forhindre forurening af adapterens interface
• ISO/IEC 11801 international standard, der beskriver strukturen, topologien og komponentlayoutet af strukturerede kablingssystemer til datakommunikationsnetværk i bygninger og campusser

Generel forklaring om fiberkabler
• LC kompakt fiberconnector med kliklås til høj porttæthed
• SC rektangulær fiberconnector med push-pull lås til patchpaneler
• ST rund fiberconnector med bajonetlås til ældre installationer
• E2000® fiberconnector med beskyttelseshætte til lav refleksion og ekstra sikkerhed
• MPO / MTP multifiberconnector til høj fibertæthed i datacentre

• Simplex enkelt fiber til dataoverførsel i én retning
• Duplex to fibre til samtidig kommunikation i begge retninger

• Multimode fiber fibertype til korte til mellemlange afstande inden for bygninger
• Singlemode fiber fibertype til lange afstande og backbone-forbindelser

Forklaring af OS-kategorier
• OS1 singlemode fiber optimeret til transmission ved 1310 nm, egnet op til ca. 10 km
• OS2 singlemode fiber egnet til transmission ved 1310 nm og 1550 nm med afstande op til 40 km og mere, afhængigt af aktive moduler
