Koblingsboks til fiberoptik

Denne fiberboks er beregnet til at rumme og beskytte fiberoptiske adaptere inden for et struktureret kablingsmiljø i henhold til ISO/IEC 11801.

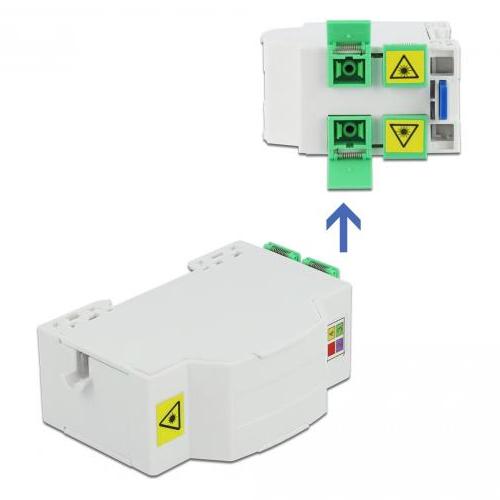

Huset giver plads til 4 SC simplex eller
LC duplex fiberoptiske adaptere og er velegnet til montering

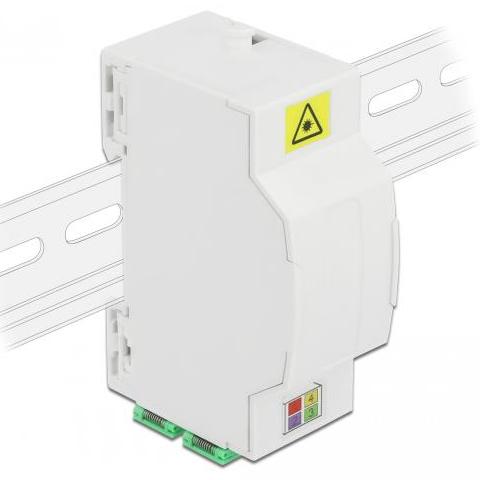

på en 35 mm DIN-skinne.

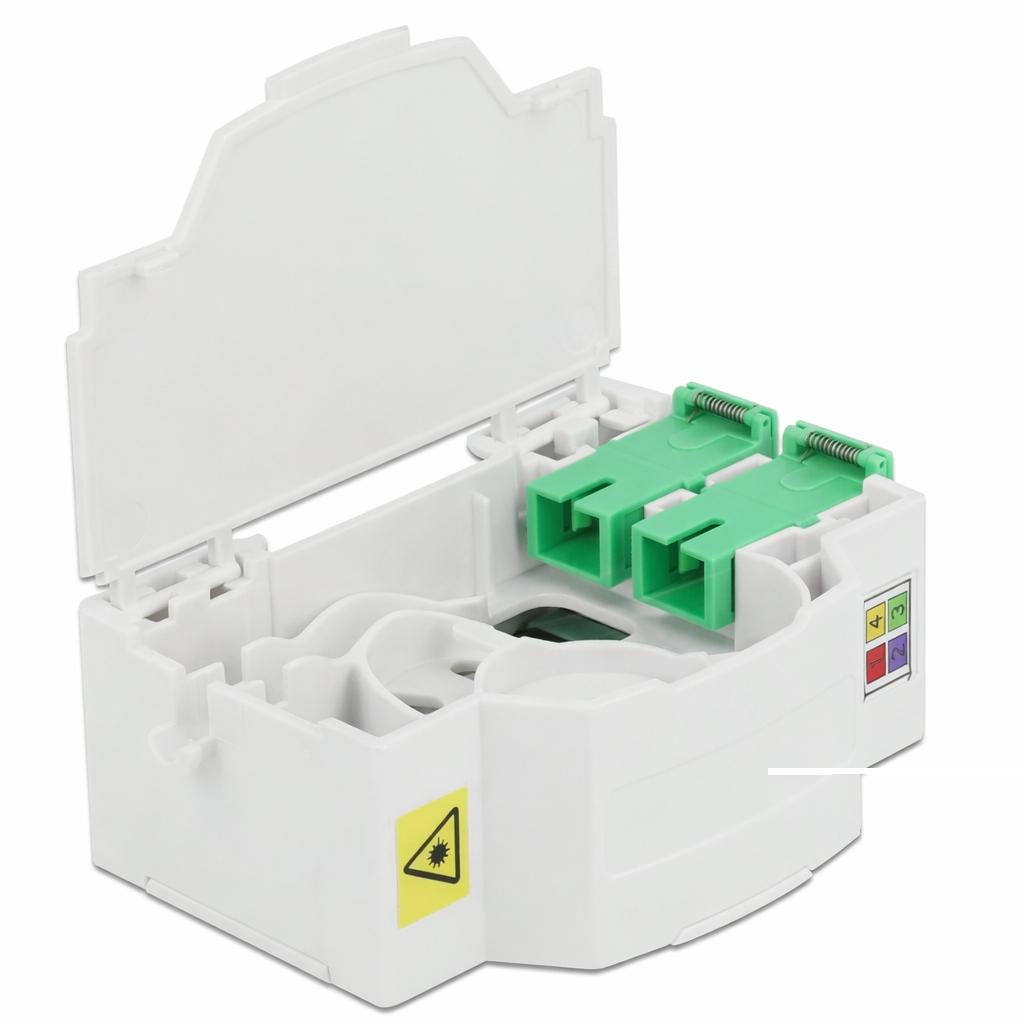

Den integrerede beskyttelsesklap understøtter afdækningen
af ubrugte stik og begrænser forurening
af konnektorgrænsefladerne.

Specifikationer
• Type fiberboks
• Kapacitet 4 slots til SC simplex eller LC duplex adaptere
• Montering 35 mm DIN-skinne
• Beskyttelse beskyttelsesklap
• Husmateriale ABS
• Farve hvid
• Dimensioner ca. 85,0 x 60,5 x 31,5 mm
• Emballeringsenhed inklusive 4 SC simplex adaptere med lasersikkerhedsklap

IEC-standarder
• IEC 60793 generel specifikation for optiske fibre
• IEC 61754-4 definition af SC-konnektorgrænseflade
• IEC 61754-20 definition af LC-konnektorgrænseflade

EN-standarder
• EN 60793 europæisk adoption af specifikationer for optiske fibre
• EN 61754-4 europæisk adoption af SC-konnektorgrænseflade
• EN 61754-20 europæisk adoption af LC-konnektorgrænseflade

Forklaring af termer
• SC simplex fiberoptisk adapter med én fiberposition
• LC duplex kompakt fiberoptisk adapter med to fiberpositioner
• DIN-skinne 35 mm standardiseret monteringsskinne til modulære installationer
• Lasersikkerhedsklap mekanisk afskærmning, der begrænser direkte eksponering for optisk stråling
• ISO/IEC 11801 international standard, der beskriver struktur,
topologi og komponentlayout for strukturerede
kablingssystemer til datakommunikationsnetværk
i bygninger og campusser

Generel forklaring om fiberoptiske kabler
• LC kompakt fiberoptisk konnektor med kliklås til høj porttæthed
• SC rektangulær fiberoptisk konnektor med push-pull lås til patchpaneler
• ST rund fiberoptisk konnektor med bajonetlås til ældre installationer
• E2000® fiberoptisk konnektor med beskyttelseshætte til lav refleksion og ekstra sikkerhed
• MPO / MTP multi-fiber konnektor til høj fibertæthed i datacentre

• Simplex enkelt fiber til dataoverførsel i én retning
• Duplex to fibre til samtidig kommunikation i begge retninger

• Multimode fiber fibertype til korte til mellemlange afstande inden for bygninger
• Singlemode fiber fibertype til lange afstande og backbone-forbindelser

Forklaring af OM-kategorier
• OM1 multimode fiber 62,5/125 µm egnet til ca. 275 m ved 1 Gb og ca. 33 m ved 10 Gb
• OM2 multimode fiber 50/125 µm egnet til ca. 550 m ved 1 Gb og ca. 82 m ved 10 Gb
• OM3 laseroptimeret multimode fiber egnet til ca. 300 m ved 10 Gb,
ca. 100 m ved 40 Gb og ca. 100 m ved 100 Gb
• OM4 forbedret laseroptimeret multimode fiber egnet til ca. 400 m ved 10 Gb
og ca. 150 m ved 40 Gb
• OM5 wideband multimode fiber egnet til ca. 400 m ved 10 Gb
og ca. 150 m ved 40 Gb,
designet til transmission over flere korte bølgelængder
inden for én fiber i henhold til SWDM
