Fiberoptisk adapter - LC

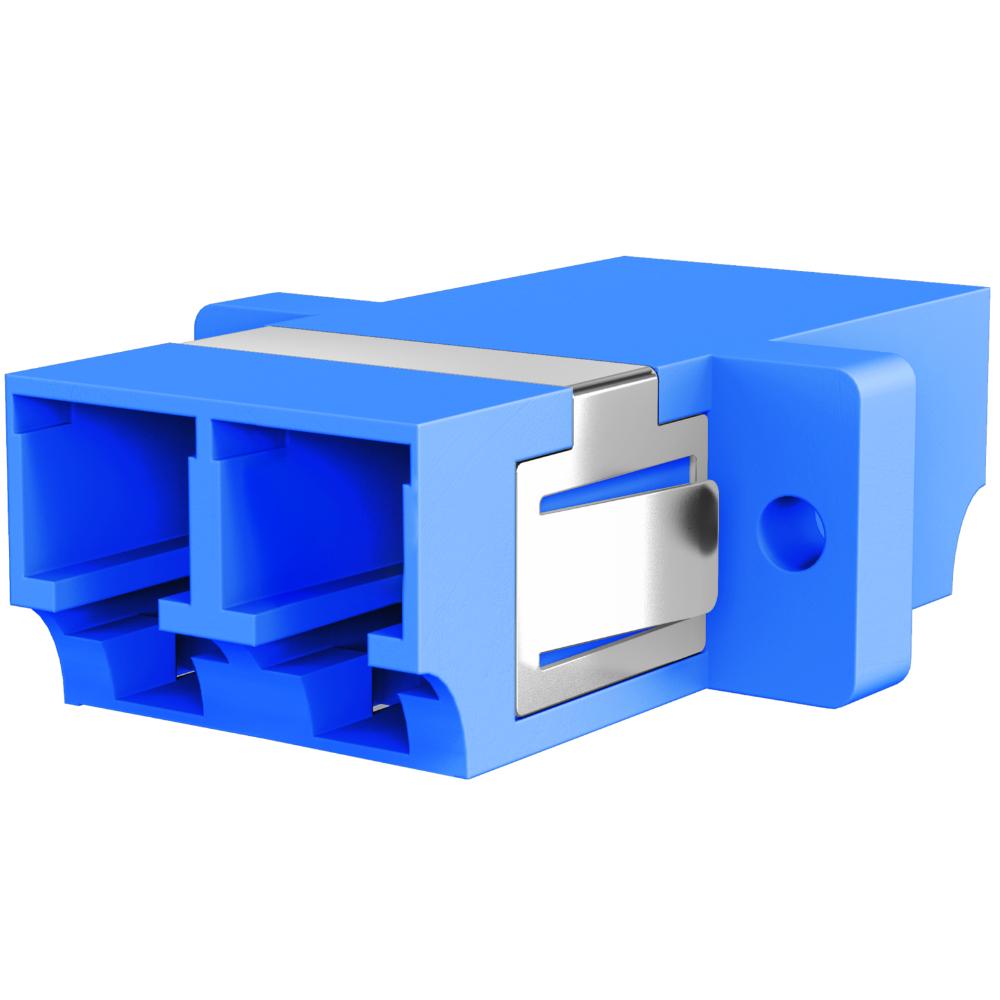

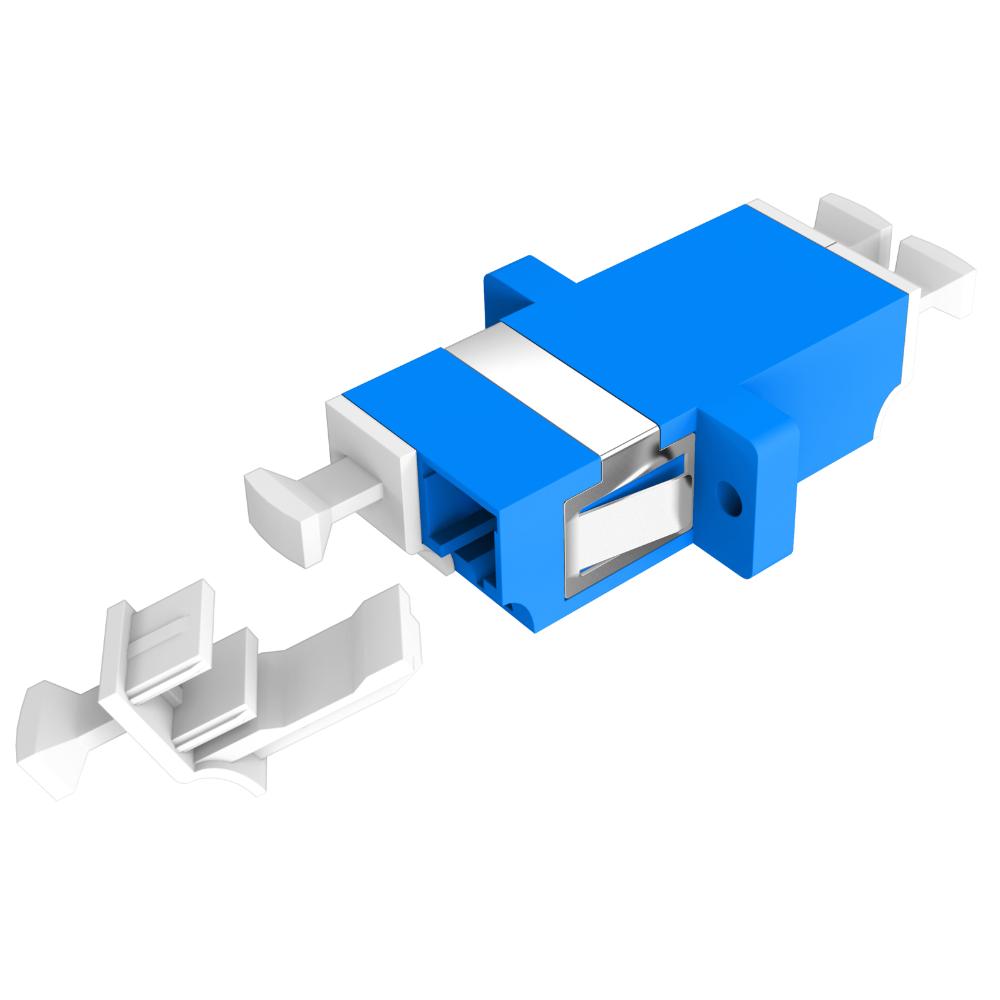

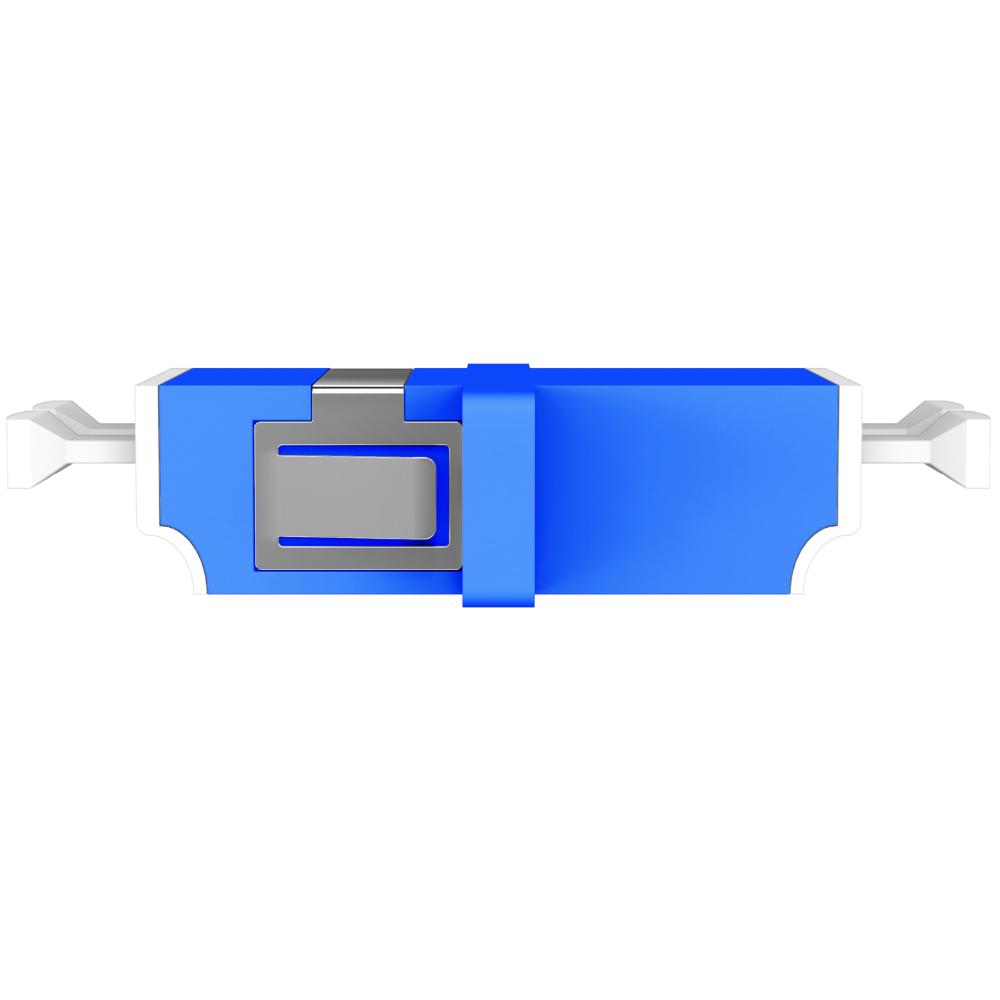

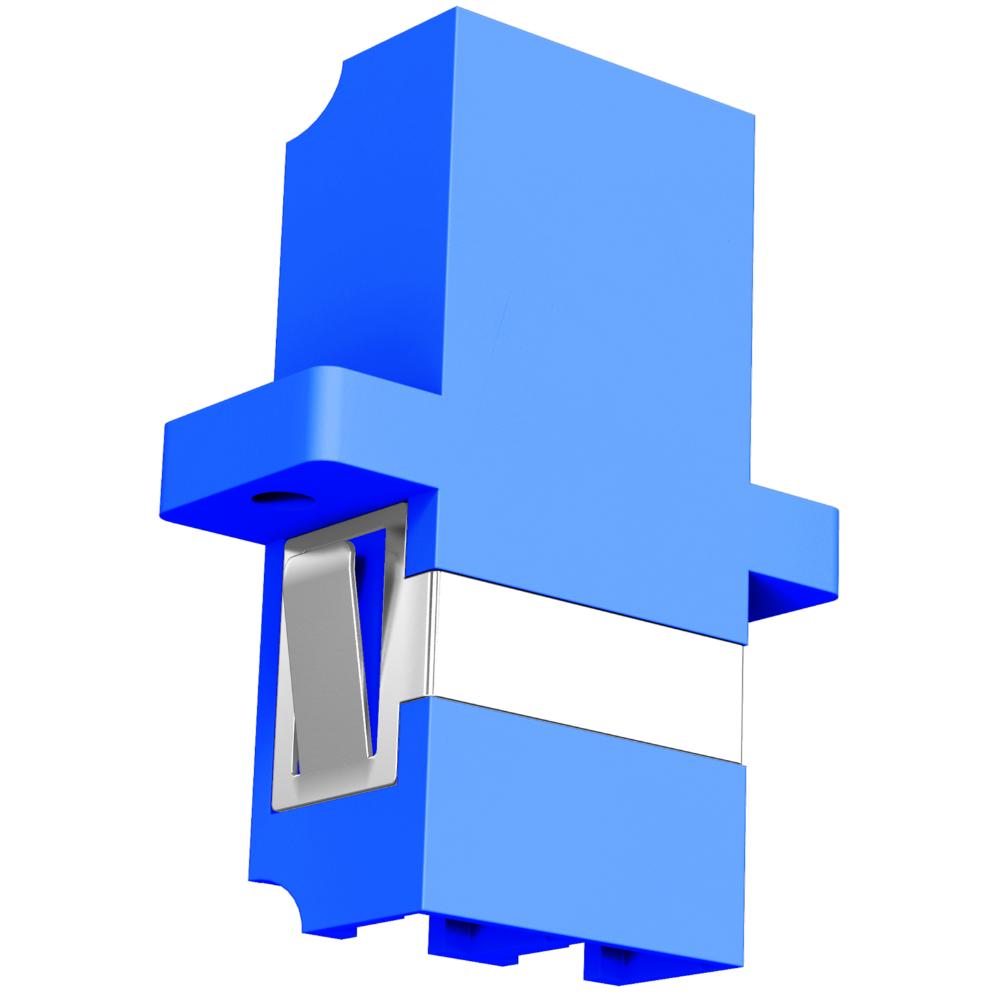

Denne fiberadapter er beregnet til at skabe en forbindelse mellem to LC-duplex fiberstik i et panel, en ramme eller en moduleåbning inden for et struktureret kabelsystem i henhold til ISO IEC 11801. Adapteren har en LC-duplex grænseflade på begge sider og er velegnet til singlemode OS2 fiberforbindelser. Adapteren sikrer pålidelig optisk gennemgang med lav indsættelsestab og er designet til optisk at koble to patchkabler sammen uden brug af et ekstra kabel mellem tilslutningerne. Det plastikhus kombineret med en keramisk ferrule sørger for præcis fiberjustering og optisk stabilitet.

Specifikationer
• Produkttype fiberadapter / kobling
• Udførelse LC-duplex til LC-duplex
• Fibertype singlemode
• Kategori OS2
• Tilslutning side 1 LC-duplex
• Tilslutning side 2 LC-duplex
• Stikfinish UPC (ikke-APC) (standard LC-duplex)
• Husmateriale plast
• Ferrule materiale keramisk
• Farve blå (OS2-kodning)
• Indsættelsestab < 0,2 dB typisk
• Egnet til panel SC-simplex udstansningsmontering

IEC-standarder
• IEC 61754-20 grænsefladespecifikation for LC-stik
• IEC-kompatibel mekaniske og optiske tolerancer for SM-adaptere

Forklaring af termer
• LC-duplex kompakt fibergrænseflade med to fibre til afsendelse og modtagelse
• OS2 singlemode fiberklasse til high-speed backbone-forbindelser
• UPC Ultra Physical Contact finish for lav reflektion
• Keramisk ferrule præcisionsholder, der centrerer fiberen nøjagtigt for stabil signaloverførsel
• Indsættelsestab optisk signaltab målt ved tilslutningen mellem to stik

Generel forklaring om fiberadaptere
• Fiberadapter eller kobling bruges til optisk at forbinde to fiberpatchkabler med samme stik
• Singlemode fibersystemer er optimeret til langdistance netværk med lavt tab
• Adapterfarve (som blå til OS2) hjælper med korrekt identifikation i panelinstallationer
