Patchpanel SC

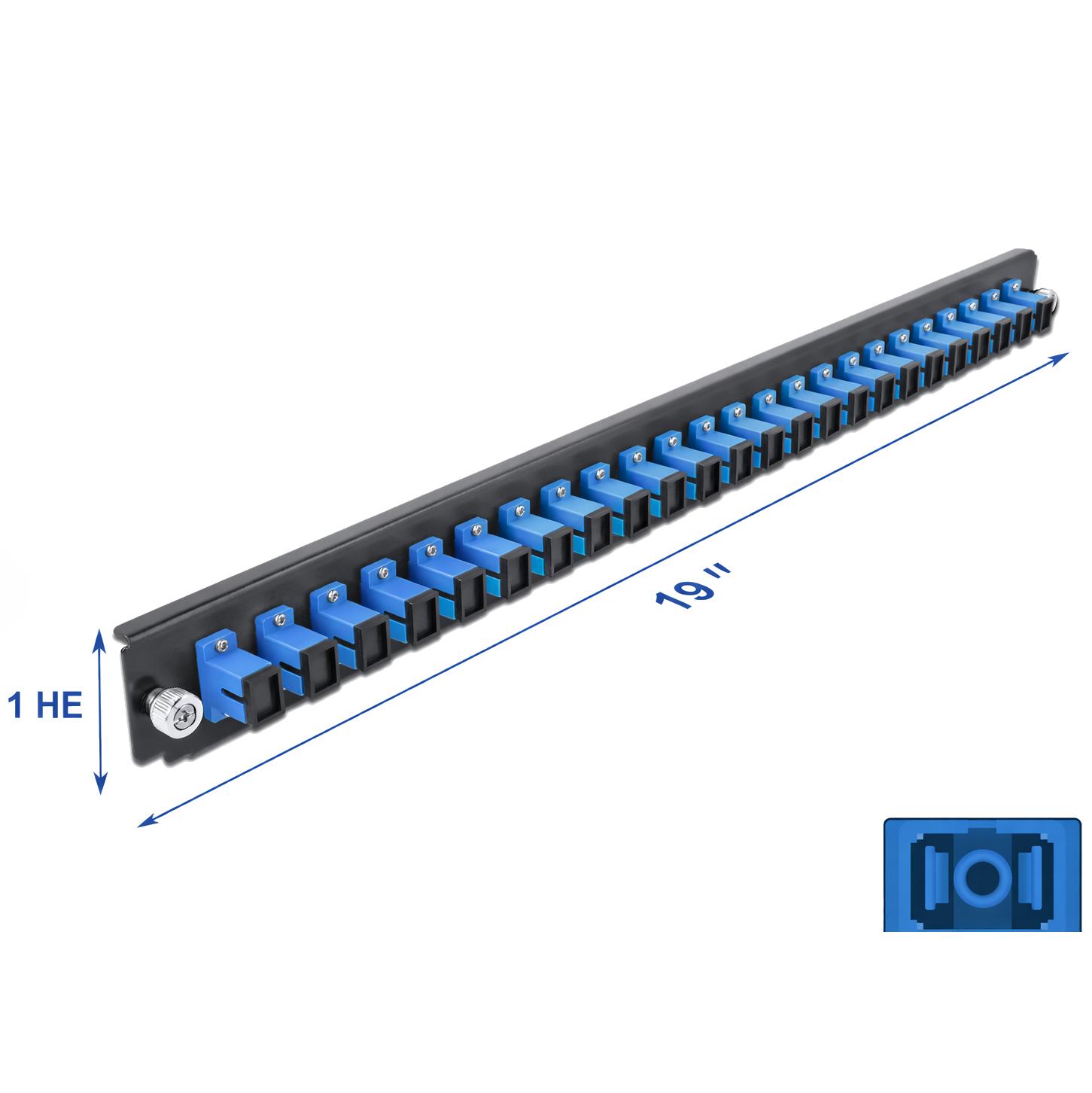

Dette fiberoptiske frontpanel er beregnet til montering i en 19-tommer samledåse og optager 1U rackhøjde. Panelet er udstyret med 24 SC Simplex fiberoptiske koblinger og bruges som et passivt tilslutningspunkt for single-mode fiberoptiske forbindelser med enkelt fiberterminering.

Anvendelse
Dette frontpanel bruges inde i en 19-tommer samledåse til overskueligt at terminere og forbinde splittede single-mode fibre. SC Simplex koblingerne er velegnede til applikationer, hvor der bruges én separat fiber pr. port.

Konstruktion og egenskaber
Panelet består af en metalfrontplade med integrerede SC Simplex koblinger. Koblingerne er udstyret med en zirkoniumkeramisk ferrule for nøjagtig justering af fiberkernerne. Beskyttelseshætter forhindrer forurening og beskadigelse af ubrugte tilslutninger.

Specifikationer
• Type: fiberoptisk frontpanel til samledåse
• Rackstørrelse: 19-tommer
• Højde: 1U
• Antal porte: 24
• Stik: SC Simplex hun > SC Simplex hun
• Fiberkapacitet: 24 fibre
• Ferrule: zirkoniumkeramisk
• Beskyttelse: beskyttelseshætter pr. port
• Konstruktion: metalfrontpanel
• Mål (L x B x H): 439,0 x 39,4 x 19,5 mm

Forklaring af brugte termer
• SC Simplex: fiberoptisk stik med én separat fiber pr. port. Denne udførelse bruges til simplex-forbindelser, hvor afsendelse og modtagelse sker via separate tilslutninger.
• Single-mode fiberoptik: fibertype med en meget smal kerne, designet til transmission over lange afstande med lav dæmpning og høj signalkvalitet.
• OS2: single-mode fiberoptik kategori til langdistanceapplikationer og høje datahastigheder, optimeret til brug med lasere ved bølgelængder som 1310 nm og 1550 nm.
• Zirkoniumkeramisk ferrule: præcisionskomponent, der sikrer nøjagtig centrering af fiberkernerne, hvilket er essentielt for lav dæmpning og stabil signaloverførsel.
• 19-tommer: international rackstandard for netværks- og teleinstallationer.
• 1U: højdeenhed inden i et rack, hvor 1U svarer til 44,45 mm.
