PCI-kort

Dette PCI-kort er beregnet til at udvide en pc med en ekstern seriel RS-232-tilslutning
Dette PCI-udvidelseskort tilføjer én ekstern seriel RS-232-port til en stationær computer via et internt PCI-slot. Kortet er velegnet til tilslutning af enheder, der kommunikerer via en seriel grænseflade, såsom industrielt periferiudstyr og ældre enheder.

Anvendelse

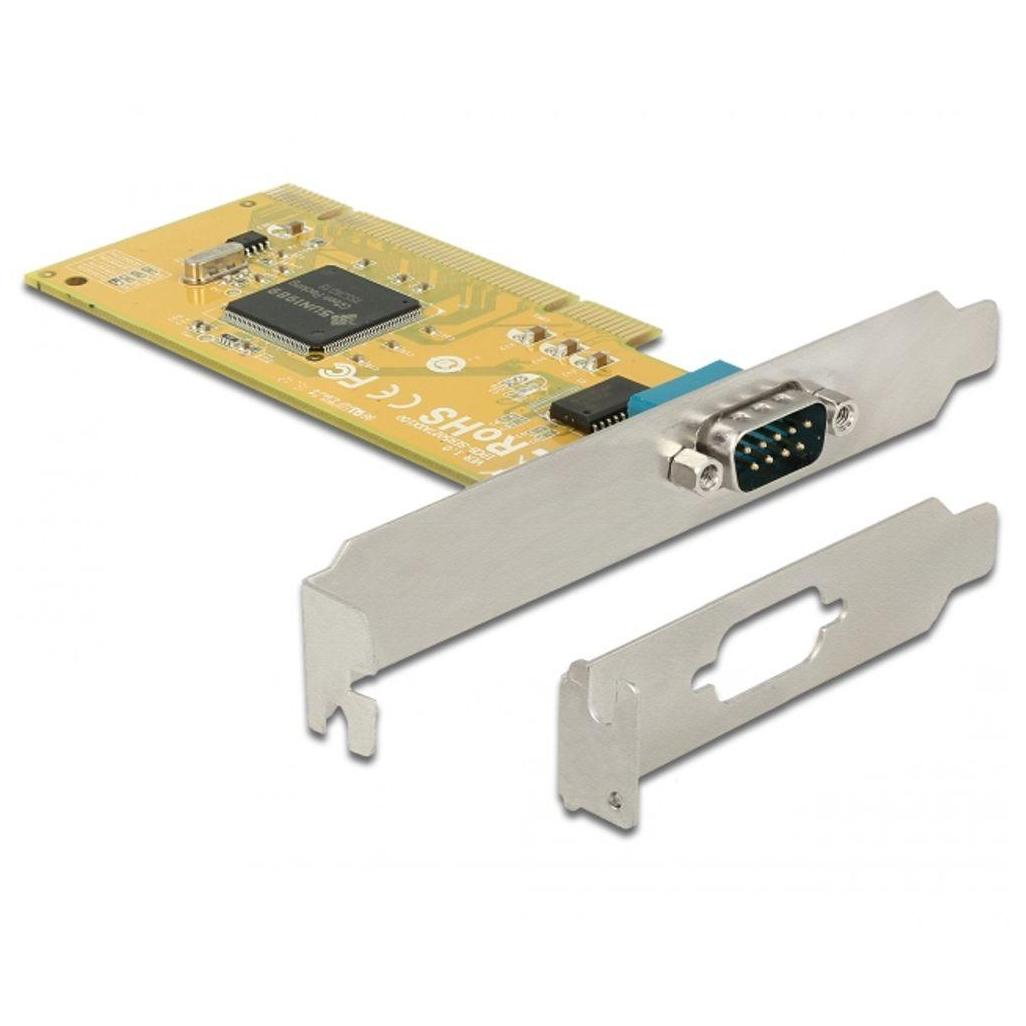

PCI-kortet er beregnet til systemer, der har brug for en ekstra eller udskiftelig seriel RS-232-tilslutning. Ved at bruge den medfølgende low-profile slotblænde kan kortet også installeres i kompakte eller lave kabinetter, såsom mini-pc'er.

Konstruktion og funktioner

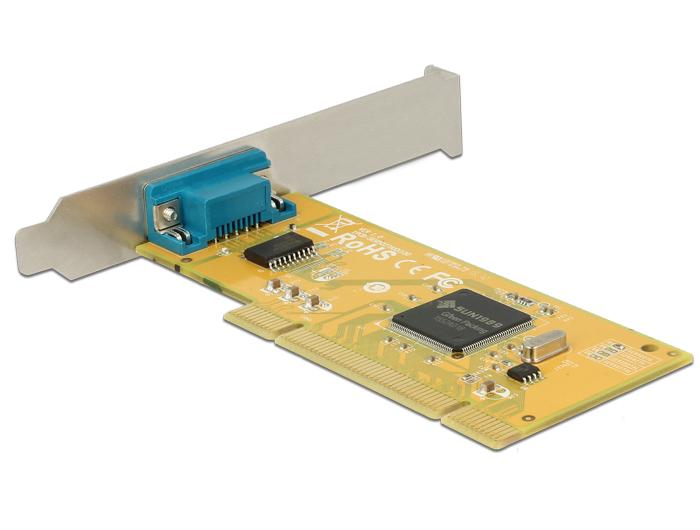

Kortet er udstyret med én ekstern DB9 RS-232-tilslutning og kommunikerer via en 32-bit PCI-bus. Den anvendte chipset understøtter standard UART-funktionalitet og serielle signallinjer. Kortet tilbyder ESD-beskyttelse på alle serielle signaler og er designet til stabil kommunikation ved faste datahastigheder.

Specifikationer
• Produkttype: PCI udvidelseskort (seriel)
• Ekstern tilslutning: 1 x RS-232 DB9 (hanstik)
• Intern tilslutning: 32-bit PCI standard 3.0
• Chipset: SUN1989
• PCI-kompatibilitet: 33 MHz PCI v3.0 / 2.3 / 2.2 / 2.1
• Busunderstøttelse: 32-bit og 64-bit PCI-slots
• Forsyningsspænding: 3,3 V og 5 V
• Signaler: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
• ESD-beskyttelse: ±2 kV på alle serielle signaler
• Maksimal datahastighed: 115,2 Kb/s
• FIFO-buffer: 128 byte
• UART-kompatibilitet: 16C950
• Driftstemperatur: 0 °C til 60 °C
• Luftfugtighed: 5% til 95% RH
• Certificering: Windows WHQL

Pakkens indhold
• PCI-seriel kort
• Low-profile slotblænde
• Driver-CD
• Manual

Forklaring af anvendte termer
• RS-232: seriel kommunikationsstandard til dataoverførsel mellem enheder.
• PCI: intern udvidelsesbus til stationære computere.
• DB9: 9-polet D-sub stik til serielle forbindelser.
• UART: hardwarekomponent til seriel dataoverførsel.
• ESD-beskyttelse: beskyttelse mod elektrostatisk udladning.
