Stifthoved

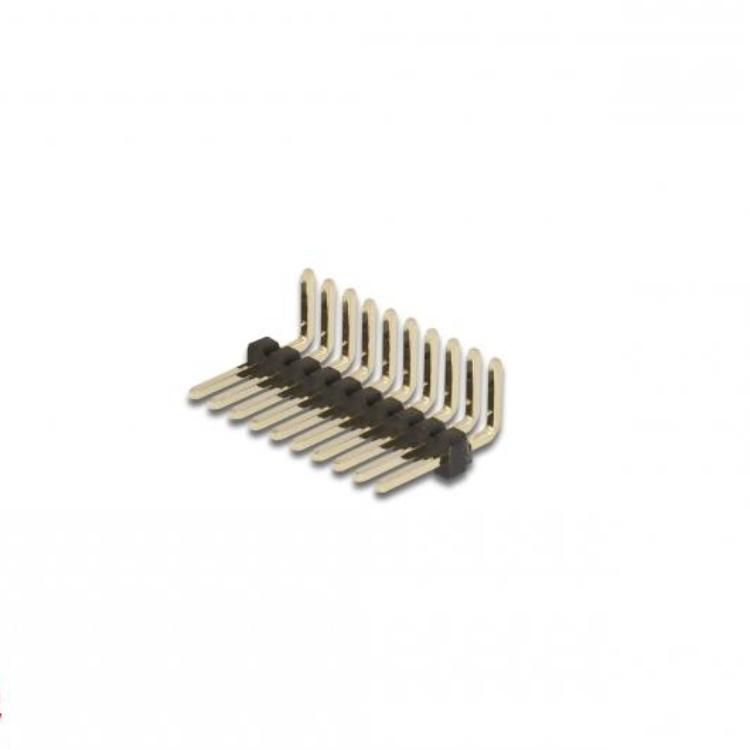

Denne pin header fra Delock bruges til at skabe elektriske forbindelser mellem printplader. Connectoren gør det muligt at forbinde moduler eller PCB'er indbyrdes i elektroniske applikationer. Pin headeren er udført som en 10-pins, enkelt række, vinklet connector med en pitch på 1,27 mm. Takket være de guldbelagte kontakter opnås en pålidelig og holdbar forbindelse med lav kontaktmodstand.

Specifikationer
Produkttype: pin header connector
Mærke: Delock
Antal pins: 10
Udførelse: enkelt række, vinklet (angled)
Pitch: 1,27 mm
Kontaktmodstand: 20 mΩ
Isolationsmodstand: ≥ 1000 MΩ
Gennemgangsspænding: 500 V AC / DC
Driftstemperatur: -40 °C til 105 °C
Bearbejdningstemperatur: 230 °C (30–60 s)
Kontaktmateriale: guldbelagt
Husmateriale: polyester UL 94V-0
Dimensioner: 12,7 × 7,4 × 2,0 mm
Antal: 5 stk.
Garanti: 5 år
Mærkninger: REACH, CE, RoHS, WEEE

Anvendelser
PCB-forbindelse: forbindelse af printplader og moduler.
Elektronik: kan anvendes i kompakte kredsløb og design.
Embedded systemer: brug i mikrocontroller- og hardwareprojekter.
Prototyping: egnet til udvikling og testopstillinger.

Forklaring af tekniske termer
Pin header: connector med metalpins til forbindelse på printplader.
Pitch: afstand mellem pins, afgørende for kompatibilitet.
Vinklet: pins placeret i en vinkel til montering i begrænset plads.
Kontaktmodstand: modstand af den elektriske forbindelse mellem kontakter.
Isolationsmodstand: modstand mod lækstrøm mellem ledere.
UL 94V-0: flammehæmmende klassificering for plastmaterialer.

Forklaring af mærkninger og standarder
CE: opfylder europæiske sikkerhedsdirektiver.
RoHS: begrænsning af farlige stoffer.
REACH: regulering for kemiske stoffer.
WEEE: direktiv for genanvendelse af elektronisk udstyr.

Vigtige bemærkninger
Kompatibilitet: kontroller korrekt pitch (1,27 mm).
Montering: egnet til lodning på printplader.
Brug: beregnet til elektroniske applikationer.
Bearbejdning: vær opmærksom på maksimal loddetemperatur.
