Stifthoved

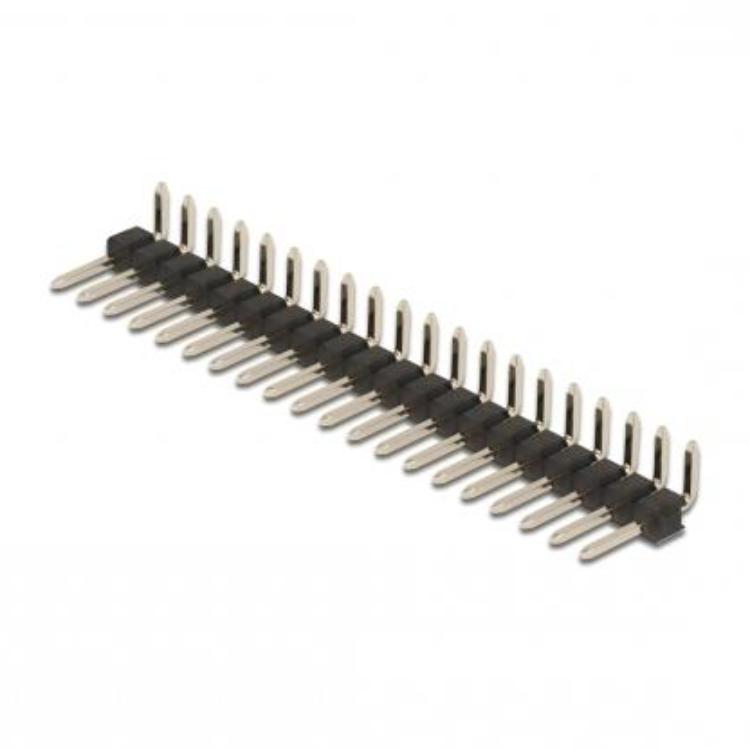

Denne pin header fra Delock bruges til at skabe elektriske forbindelser mellem printplader. Forbindelsen gør det muligt at koble moduler eller PCB'er sammen inden for elektroniske applikationer. Pin headeren er udført som en 20-pin, enkelt række, vinklet konnektor med en pitch på 2,54 mm. Takket være de guldbelagte kontakter opnås en pålidelig og holdbar forbindelse med lav kontaktmodstand.

Specifikationer
Produkttype: pin header konnektor
Mærke: Delock
Antal pins: 20
Udførelse: enkelt række, vinklet (angled)
Pitch: 2.54 mm
Kontaktmodstand: 20 mΩ
Isolationsmodstand: ≥ 1000 MΩ
Gennemgangsspænding: 500 V AC / DC
Driftstemperatur: -40 °C til 105 °C
Bearbejdningstemperatur: 230 °C (30–60 s)
Kontaktmateriale: guldbelagt
Husmateriale: polyester UL 94V-0
Dimensioner: 50.8 × 10.4 × 2.5 mm
Montering: gennemføringsmontage (THT)
Antal: 5 stk.
Garanti: 5 år
Certificeringer: REACH, CE, RoHS, WEEE

Anvendelsesområder
PCB-forbindelse: kobling af printplader og moduler.
Elektronik: kan bruges i standardkredsløb og designs.
Embedded systemer: anvendelse i mikrocontroller- og hardwareprojekter.
Prototyping: velegnet til udviklings- og testopsætninger.

Forklaring af tekniske termer
Pin header: konnektor med metalpins til forbindelse på printplader.
Pitch: afstanden mellem pins, afgørende for kompatibilitet.
Vinklet: pins placeret i en vinkel til montering langs printpladen.
THT: through-hole teknologi til montering gennem printpladen.
Kontaktmodstand: modstand i den elektriske forbindelse mellem kontakter.
Isolationsmodstand: modstand mod lækstrøm mellem ledere.
UL 94V-0: flammehæmmende klassificering for plastmaterialer.

Forklaring af certificeringer og standarder
CE: overholder europæiske sikkerhedsdirektiver.
RoHS: begrænsning af farlige stoffer.
REACH: regulering af kemiske stoffer.
WEEE: direktiv for genanvendelse af elektronisk udstyr.

Vigtige overvejelser
Kompatibilitet: kontroller korrekt pitch (2,54 mm).
Montering: egnet til lodning på printplader.
Brug: beregnet til elektroniske applikationer.
Bearbejdning: vær opmærksom på maksimal loddetemperatur.
