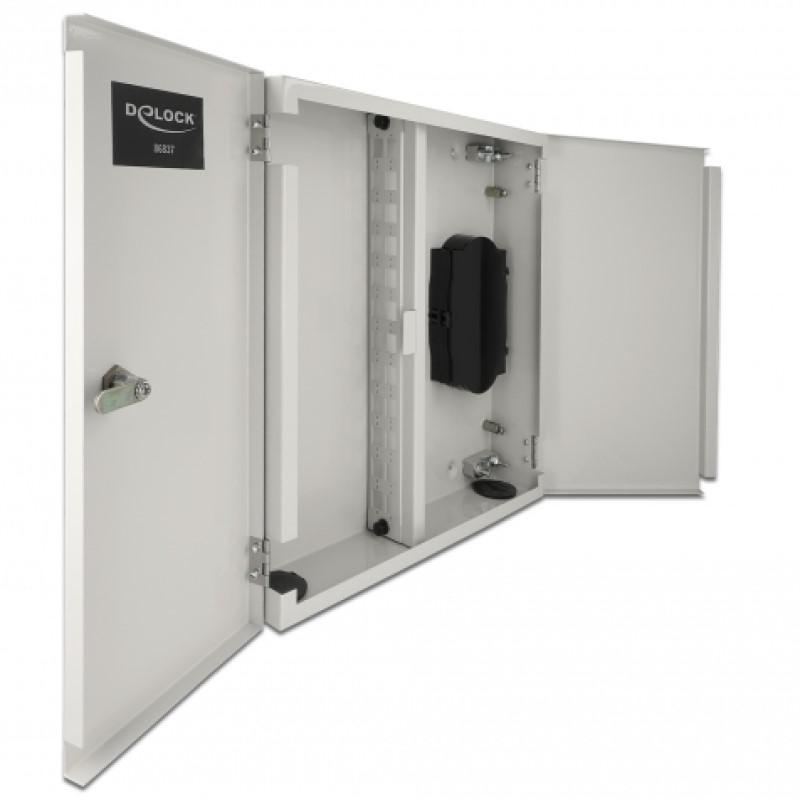

Vægfordeler af glasfiber

Denne fiberoptiske vægfordelerboks er beregnet til vægmontering og tjener som et beskyttende kabinet for fiberoptiske kabler, stik og splejsninger inden for et struktureret kablingsmiljø i overensstemmelse med ISO IEC 11801.
Den integrerede adapterplade giver plads til op til 24 fiberoptiske stik af typen SC, LC, FC, ST eller E2000, med en samlet kapacitet på op til 48 fibre.
Kabinettet har en dobbelt låge med lås til kontrolleret adgang til de fiberoptiske forbindelser.
Via to kabelindføringsåbninger i top og bund kan fiberoptiske kabler føres sikkert ind og fastgøres med metriske kabelforskruninger.
Den integrerede splice-kassette muliggør overskuelig styring og beskyttelse af svejsede fibre.

Specifikationer
• Type fiberoptisk vægfordelerboks
• Montering vægmontering
• Kapacitet adapterplade op til 24 stik
• Maksimal fiberkapacitet 48 fibre
• Understøttede stik SC, LC, FC, ST, E2000
• Adgang dobbelt låge, låsbar
• Kabelindføring 2 åbninger (top og bund)
• Splice tray 1 integreret splice-kassette
• Kabinetmateriale metal
• Dimensioner (LxBxH) ca. 402 × 325 × 110 mm

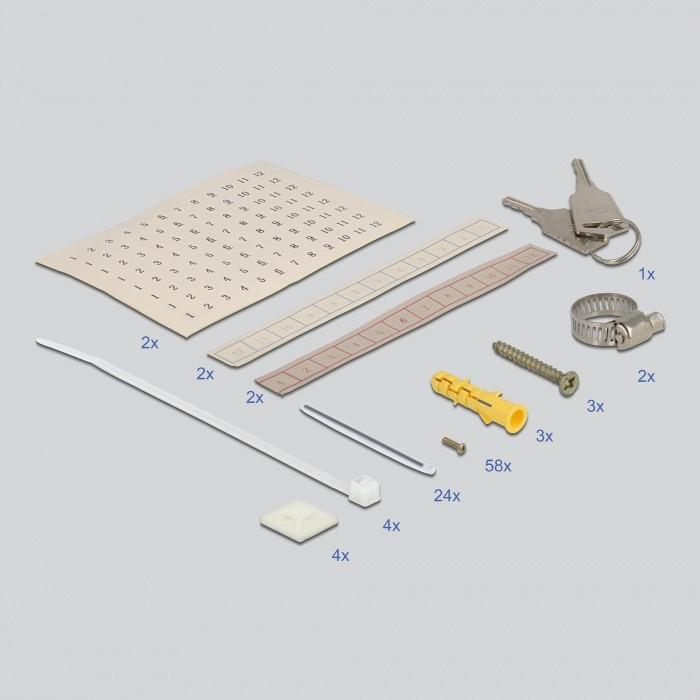

Leveringsomfang
• 1× fiberoptisk vægfordelerboks
• 1× splice-kassette
• 2× nøgler
• 4× kabelbindere (tie-wraps)
• 4× kabelbinderholdere
• 2× skrueterminaler
• 3× skruer
• 3× plugs
• 2× selvklæbende nummeretiketter 8 × 1–12 (sort)
• 2× selvklæbende nummeretiketter 1–12 (rød)
• 2× selvklæbende nummeretiketter 1–12 (blå)
• 24× fiberoptiske krympebeskyttelseshylstre

IEC-standarder
• IEC 61754 stikinterfaces til SC, LC, FC, ST og E2000
• IEC 61300 testmetoder for fiberoptiske stik og komponenter

Forklaring af termer
• Splice-kassette holder til sikker placering og beskyttelse af svejsede fibre
• Fusionssplejsning permanent forbindelse af fibre ved smeltning med en svejser
• SC fiberoptisk stik med push-pull låsning
• LC kompakt fiberoptisk stik med 1,25 mm ferrule
• FC fiberoptisk stik med skruelåsning
• ST fiberoptisk stik med bajonetlåsning
• E2000 fiberoptisk stik med integreret støv- og laserbeskyttelse

Generel forklaring om fiberoptiske fordelere
• Fiberoptiske forelerbokse anvendes til strukturering, beskyttelse og styring af fiberoptiske forbindelser inden for bygninger og tekniske installationer
• Splejsestyring forhindrer mikrobøjninger og signaltab i svejsede fibre
• Låsbar kabinet giver fysisk sikkerhed mod uautoriseret adgang
