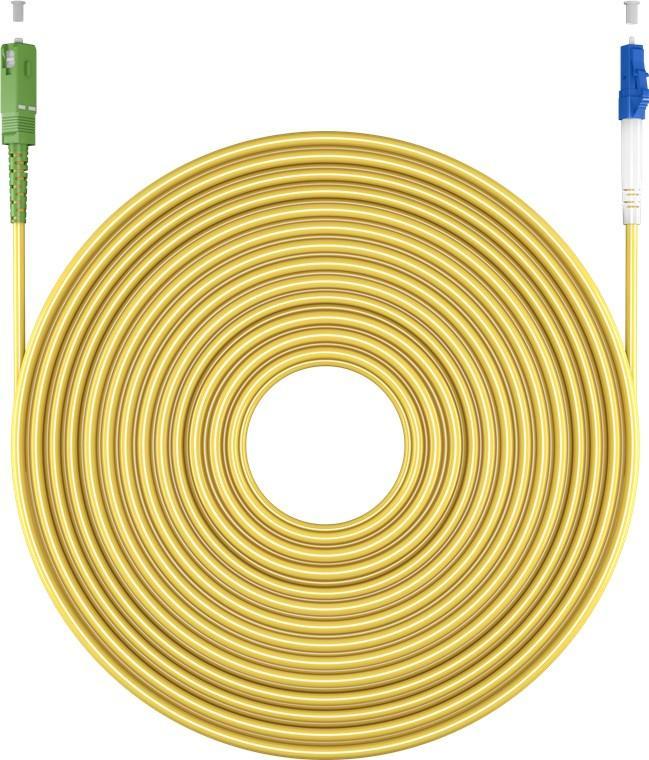

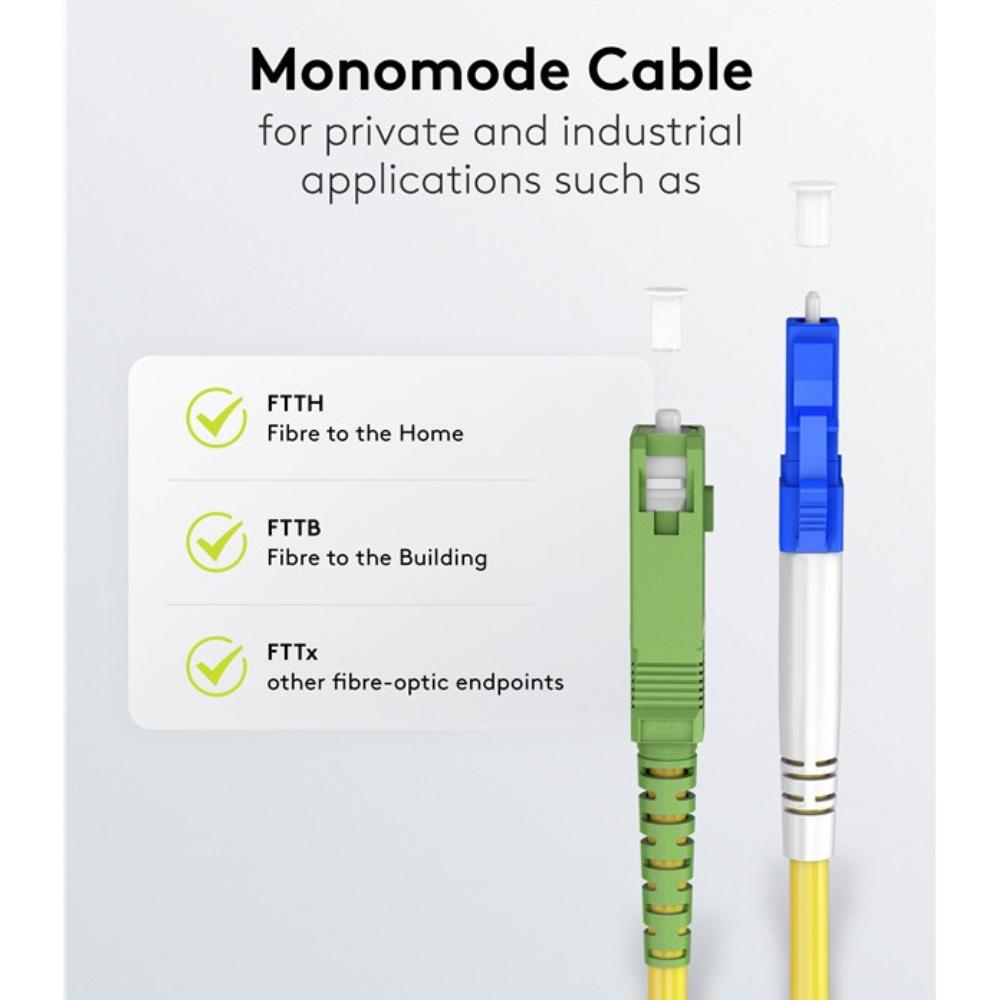

Fiberkabel (FTTH), Singlemode (OS2) Gul, (Simplex), 30 m

Denne fiberoptiske patchkabel er beregnet til at skabe en kort forbindelse mellem en passiv fiberoptisk interface og en aktiv netværksport inden for et struktureret kablingsmiljø i henhold til ISO IEC 11801.

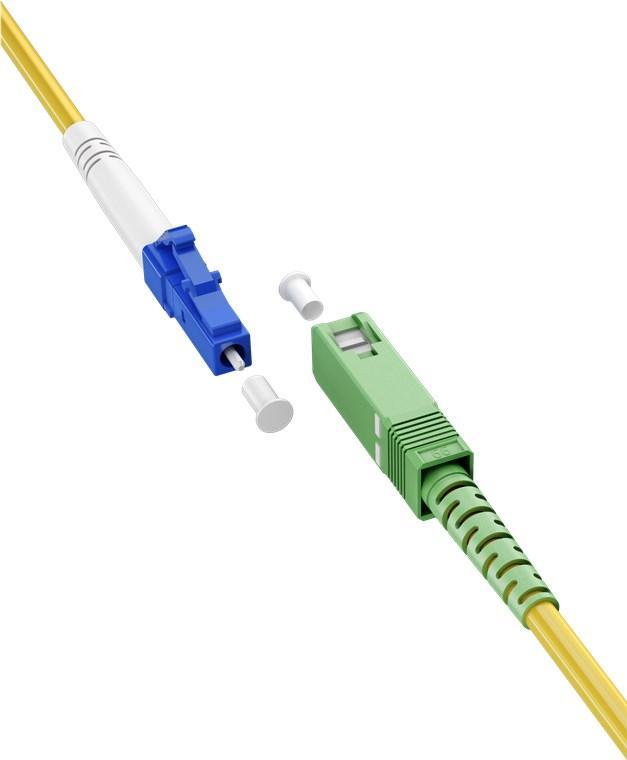

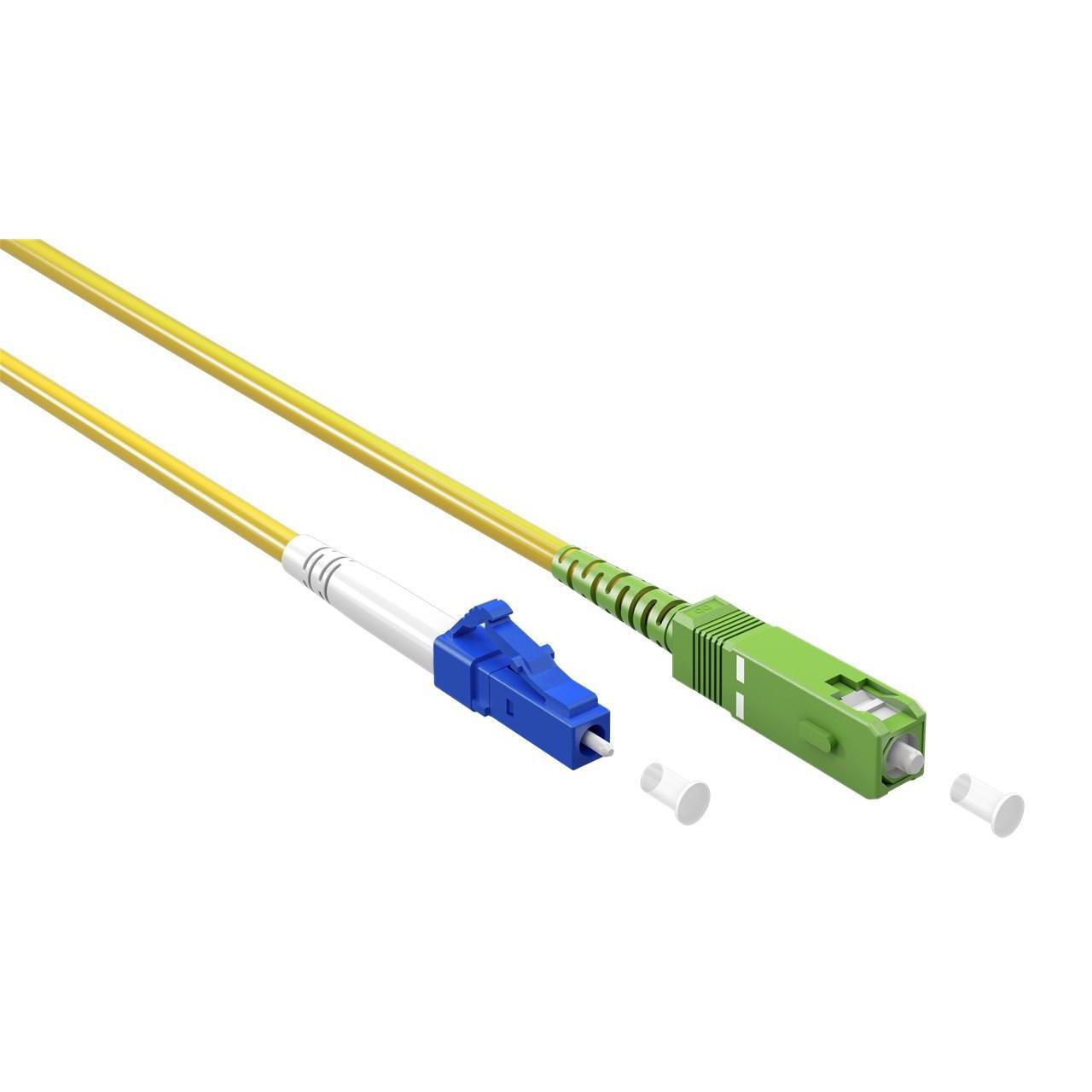

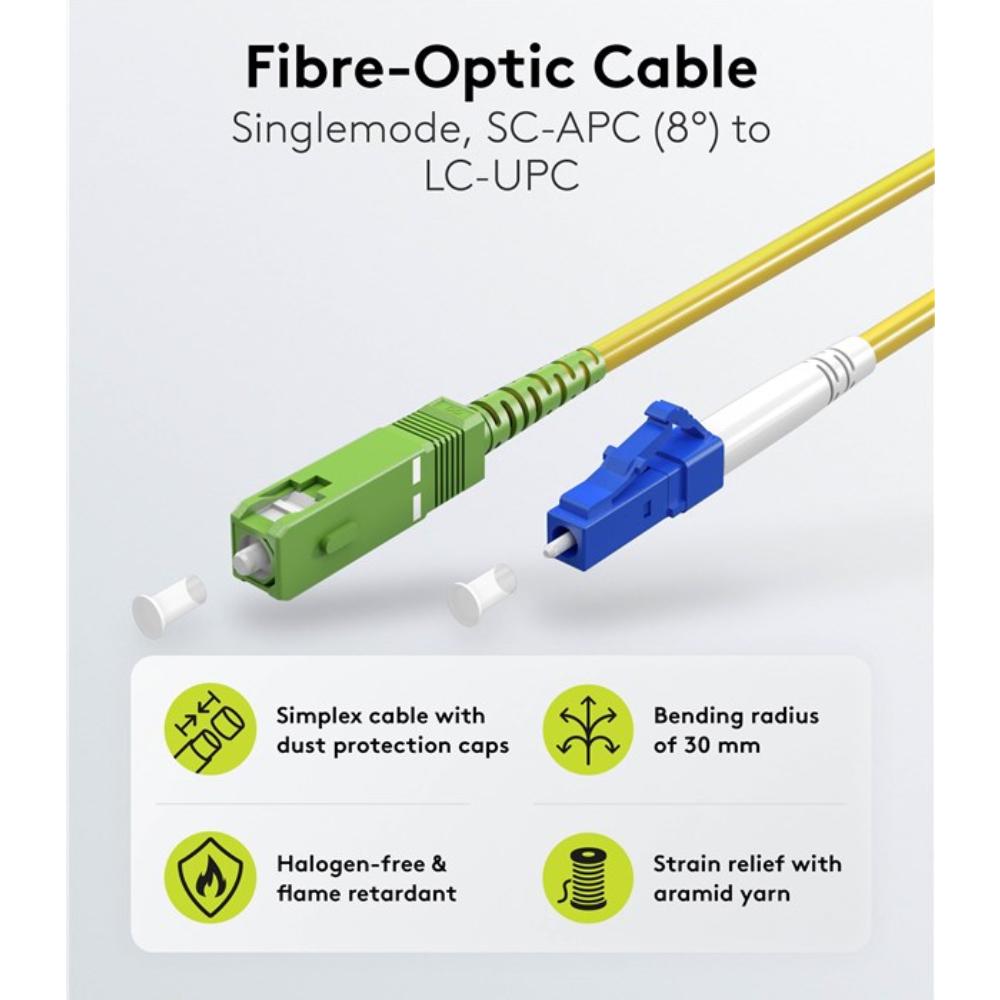

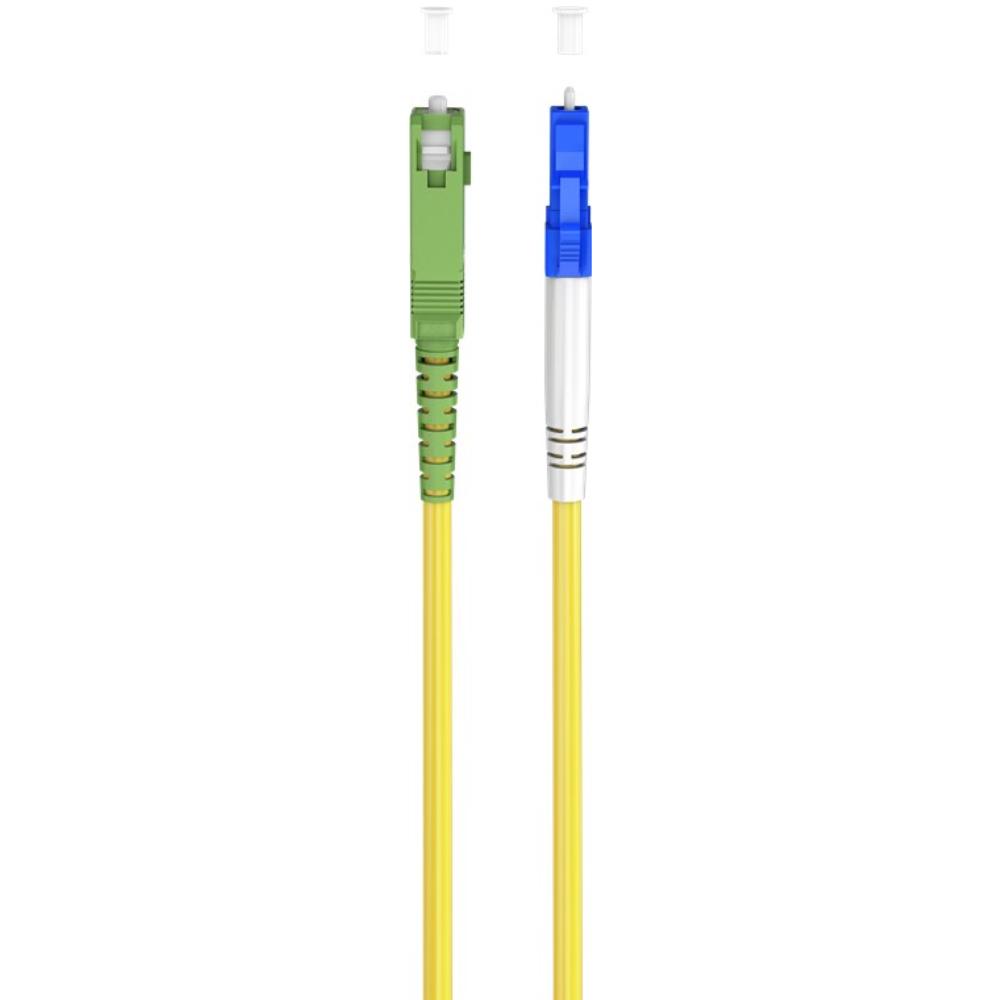

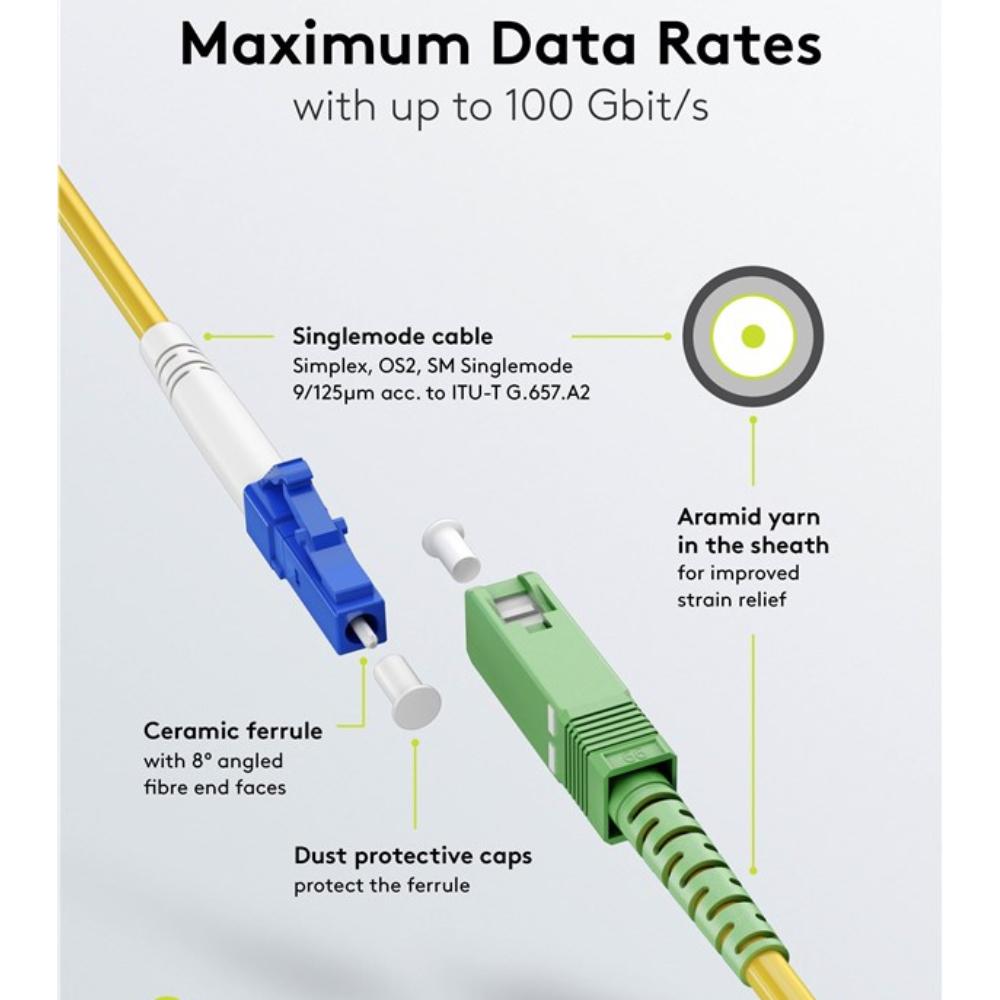

Kablet er udført som en simplex forbindelse med en SC konnektor med 8° APC-poleringsvinkel på den ene side og en LC konnektor med UPC-finish på den anden side og er egnet til singlemode OS2 9/125 µm applikationer.
Forbindelsen er en SC-LC fiberoptisk forbindelse til brug i singlemode fiberoptiske netværk.

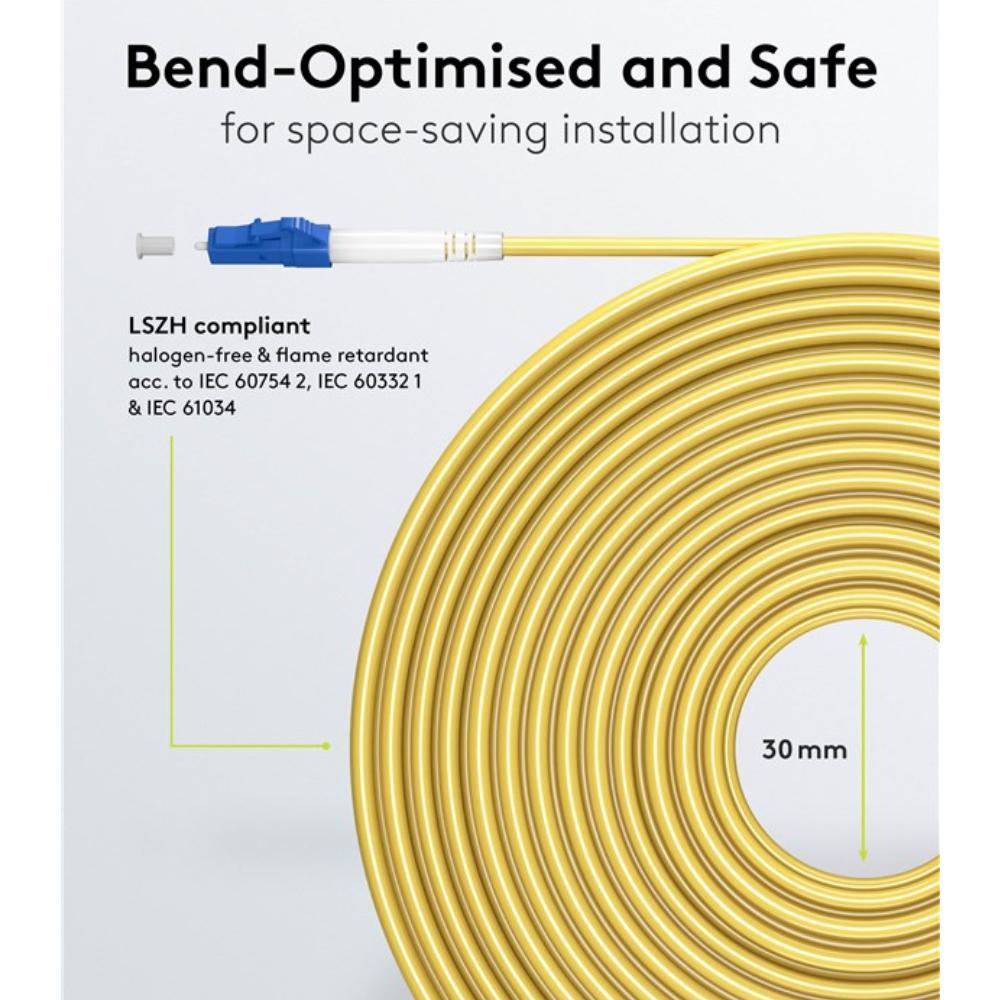

Den LSZH kappe gør kablet egnet til installationer, hvor der kræves lav røgudvikling og halogenfrit materiale.

Specifikationer
• Kabeltype fiberoptisk patchkabel
• Udførelse simplex
• Fibertype singlemode 9/125 µm
• Kategori OS2
• Antal fibre 1
• Konnektor side 1 SC APC
• Konnektor side 2 LC UPC
• Konnektor standard IEC 61754-4 og IEC 61754-20
• Konnektor finish APC side 1 og UPC side 2
• APC-poleringsvinkel 8°
• Kabeltype simplex-kabel
• Kabeldiameter 3,0 mm
• Kappemateriale LSZH
• Kappefarve gul

IEC-standarder
• IEC 61754-4 definition af SC-konnektorinterface
• IEC 61754-20 definition af LC-konnektorinterface

Forklaring af termer
• SC-LC fiberoptisk forbindelse med en SC-konnektor på den ene side og en LC-konnektor på den anden side
• Simplex enkelt fiber til dataoverførsel i én retning
• Singlemode 9/125 µm fibertype med lille kerne til transmission over lange afstande
• OS2 singlemode kategori til lavdæmpende fibre i backbone- og FTTH-installationer
• APC konnektorfinish med skrå polering for minimal returrefleksion
• UPC lige polering af konnektoren for lave reflektionsværdier
• APC-poleringsvinkel 8° skrå poleringsvinkel, der leder refleksioner væk fra fiberkernen
• LSZH kappemateriale med lav røgudvikling og uden halogenholdige stoffer
• ISO/IEC 11801 international standard, der beskriver strukturen, topologien og komponentlayoutet af strukturerede kablingssystemer til datakommunikationsnetværk i bygninger og campusser

Generel forklaring om fiberoptiske kabler
• LC kompakt fiberoptisk konnektor med kliklås til høj porttæthed
• SC rektangulær fiberoptisk konnektor med push-pull lås til patchpaneler
• ST rund fiberoptisk konnektor med bajonetlås til ældre installationer
• E2000® fiberoptisk konnektor med beskyttelseshætte for lav refleksion og ekstra sikkerhed
• MPO / MTP multi-fiber konnektor til høj fiberdensitet i datacentre

• Simplex enkelt fiber til dataoverførsel i én retning
• Duplex to fibre til samtidig kommunikation i begge retninger

• Multimode fiber fibertype til korte til mellemlange afstande inden for bygninger
• Singlemode fiber fibertype til lange afstande og backbone-forbindelser

Forklaring af OS-kategorier
• OS1 singlemode kategori med transmission omkring 1310 nm op til ca. 10 km
• OS2 singlemode kategori med transmission omkring 1310 nm og 1550 nm, egnet til afstande på 40 km og derover afhængigt af anvendte moduler
