Jack-stik

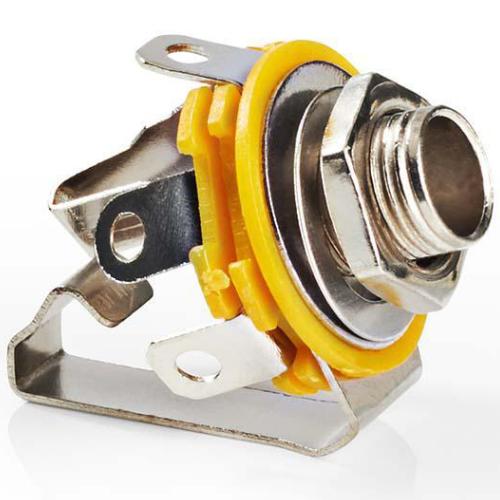

Denne 6,3 mm jack chassis-udgang bruges til at montere en 6,3 mm stereo audio-udgang i et panel, en enhed eller et kabinet. Stikket er egnet til panelmontering og tilsluttes via loddekontakter.
Udgangen er udstyret med et 6,3 mm jack hun-stik med en 3-polet konfiguration. Dette gør det muligt at sende to lydsignaler via udgangen: en venstre og højre kanal.
Stikket har tre loddebare tilslutningspunkter og har en ikke-switch-funktion. Metalhuset sikrer en robust og holdbar forbindelse til montering i audio-udstyr.

Specifikationer
Produkttype: jack chassis-udgang
Produktkode: 1039
Audiotype: analog lydforbindelse
Stik 1: 6,3 mm jack hun
Stik 2: lodning
Stiktype: TRS (3-polet)
Mono / stereo: stereo
Switch-kontakt: nej
Montering: panelmontering / chassismontering
Hus: metal
Farve: sølv
Antal: pr. stk.

Monteringsmaterialer
Til tilslutning af denne jack chassis-udgang kan der bruges løse audiokabler. Egnede kabler finder du her:
Se løse jack-kabler til montering
Til lodning af stikket kan der bruges en loddekolbe:
Se loddekolber til montering

Forklaring
6,3 mm jack: et audio-stik, der primært bruges til professionelt audio-udstyr, musikinstrumenter og studieinstallationer.
Chassis-udgang: et stik, der er beregnet til at blive monteret i et panel eller kabinet, så eksterne enheder kan tilsluttes.
TRS jack (Tip-Ring-Sleeve): en jack-konfiguration med tre kontaktpunkter, der sender to lydsignaler til stereo-lyd.

Anvendelser
• Panelmontering af 6,3 mm stereo audio-udgange
• Brug til forstærkere og højttalere
• Montering i mixerpulte og audio-udstyr
• Reparation eller udskiftning af eksisterende jack-udgange

Typer af jack-stik
6,3 mm jack: et større jack-stik, der primært bruges til professionelt audio-udstyr, musikinstrumenter og studieinstallationer.
3,5 mm jack: et mindre jack-stik, der er meget brugt til forbrugerelektronik som smartphones og bærbare computere.
2,5 mm jack: et kompakt jack-stik, der bruges til headsets og specialiseret audio-udstyr.

Forklaring af jack-konfigurationer
TS (Tip-Sleeve): en jack-konfiguration med to kontaktpunkter til mono-lydsignaler.
TRS (Tip-Ring-Sleeve): en jack-konfiguration med tre kontaktpunkter til stereo-lydsignaler.
TRRS (Tip-Ring-Ring-Sleeve): en jack-konfiguration med fire kontaktpunkter, der udover stereo-lyd også kan sende et mikrofonsignal.

Forklaring af lydsignaler
Stereo-lyd: et lydsystem, hvor der bruges to separate kanaler: en venstre og en højre kanal.
Mono-lyd: et lydsystem, hvor kun én lydkanal bruges.
